DaoCloud道客云原生开源项目Clusterpedia，全称TheEncyclopediaofKubernetesclusters，源码查看地址：https://github.com/clusterpedia-io/clusterpedia。
在多集群时代，我们可以通过 cluster-api 来批量创建管理集群，使用 Karmada/Clusternet 来分发部署应用。不过我们貌似还是缺少了什么功能，我们要如何去统一的查看多个集群中的资源呢？
对于单个集群的资源，我们可以使用 kubectl 来查看搜索资源，但是在想要检索多集群的资源时，貌似没有什么趁手的产品可以使用。这个问题不会再困扰你，因为在DaoCloud道客云原生开源项目Clusterpedia的加持下，你手上的 kubectl已经可以用来检索多集群资源啦！
例如，使用 kubectl 来获取多个集群下 kube-system 命名空间内的 deployments。
$ kubectl get deployments -n kube-system
CLUSTER NAME READY UP-TO-DATE AVAILABLE AGE
cluster-1 calico-kube-controllers 1/1 1 1 63d
cluster-1 coredns 2/2 2 2 63d
cluster-2 calico-kube-controllers 1/1 1 1 109d
cluster-2 coredns-coredns 2/2 2 2 109d
cluster-2 dce-chart-manager 1/1 1 1 109d
cluster-2 dce-clair 1/1 1 1 109d
Clusterpedia_jie_shao">01 Clusterpedia介绍
Clusterpedia，名字借鉴自 Wikipedia，同样也展现了 Clusterpedia 的核心理念 —— 多集群的百科全书。
通过聚合多集群资源，在兼容 Kubernetes OpenAPI 的基础上额外提供了更加强大的检索功能，让用户更快更方便的在多集群中获取到想要的任何资源。当然 Clusterpedia 的能力并不仅仅只是检索查看，未来还会支持对资源的简单控制，就像 wiki 同样支持编辑词条一样。

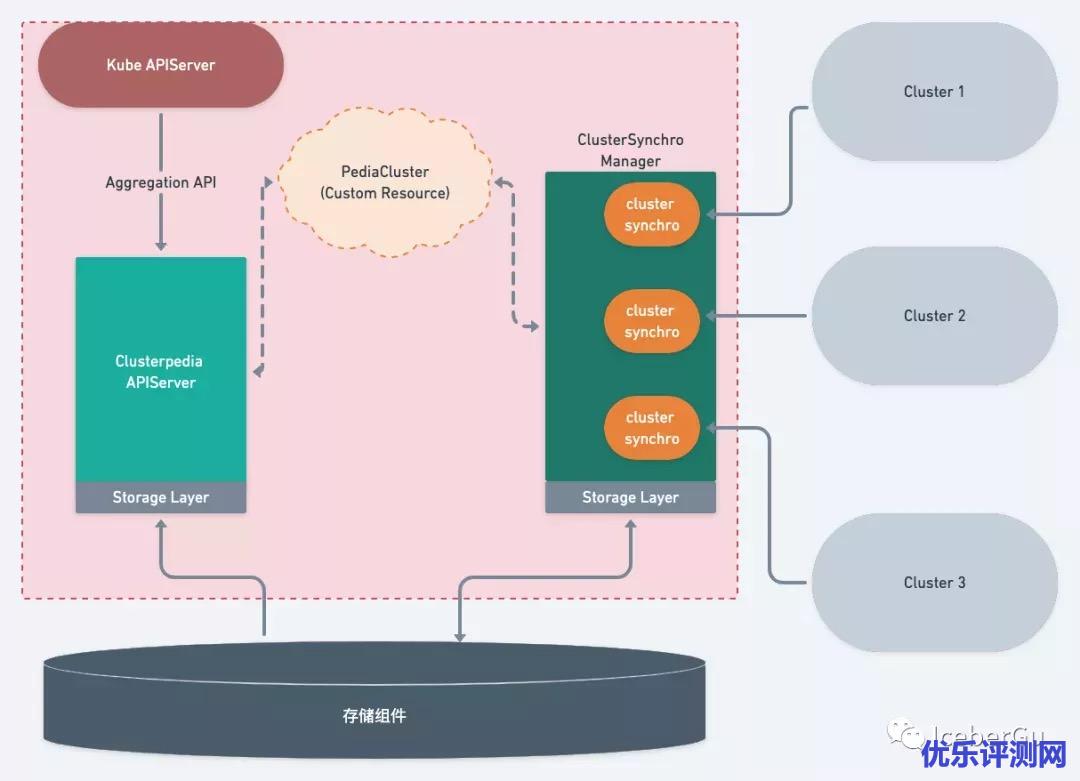

架构设计
Clusterpedia在架构上分为四个部分：
- Clusterpedia APIServer：以 Aggregated API 的方式注册到 Kube APIServer，通过统一的入口来提供服务。
- ClusterSynchro Manager：管理用于同步集群资源的 Cluster Synchro。
- Storage Layer (存储层)：用来连接操作具体的存储组件，然后通过存储层接口注册到 Clusterpedia APIServer 和 ClusterSynchro Manager 中。
- 存储组件：具体的存储设施，例如 mysql， postgres，redis 或者其他图数据库。
另外，Clusterpedia 会使用PediaCluster这个自定义资源来实现集群认证和资源收集配置
Clusterpedia 还提供了可以接入 mysql 和 postgres 的默认存储层。
Clusterpedia 并不关心用户所使用的具体存储设置是什么，用户可以根据自己的需求来选择或者实现存储层，然后将存储层以插件的形式注册到 Clusterpedia 中来使用。
特性和功能
- 支持复杂的检索条件，过滤条件，排序，分页等等
- 支持查询资源时请求附带关系资源
- 统一主集群和多集群资源检索入口
- 兼容 kubernetes OpenAPI, 可以直接使用 kubectl 进行多集群检索, 而无需第三方插件或者工具
- 兼容收集不同版本的集群资源，不受主集群版本约束，
- 资源收集高性能，低内存
- 根据集群当前的健康状态，自动启停资源收集
- 插件化存储层，用户可以根据自己需求使用其他存储组件来自定义存储层
- 高可用
02 部署Clusterpedia
关于部署的详细流程，可以查看 README，这里着重介绍了如何使用 clusterpedia。https://github.com/clusterpedia-io/clusterpedia#%E9%83%A8%E7%BD%B2
03 集群资源收集
clusterpedia 部署完成后，我们可以通过 kubectl 来操作PediaCluster资源。
$kubectlgetpediaclusters在 examples 目录下，可以看到PediaCluster的示例
apiVersion: clusters.clusterpedia.io/v1alpha1
kind: PediaCluster
metadata:
name: cluster-example
spec:
apiserverURL: "https://172.30.43.41:6443"
caData: ""
tokenData: ""
certData: ""
keyData: ""
resources:
- group: apps
resources:
- deployments
- group: ""
resources:
- podsPediaCluster在配置上可以分成两部分
- 集群认证
- 指定资源收集.spec.resources
集群认证
caData,tokenData ,certData ,keyData字段用于集群的验证。
当前暂时不支持从 ConfigMap 或者 Secret 中获取验证相关的信息，不过已经在 Roadmap 中了。
在设置验证字段时，注意要使用 base64 后的字符串
在 examples 目录下提供了生成用于访问子集群的 rbac yamclusterpedia_synchro_rbac.yaml，来方便的获取子集群的权限 token。
在子集群中部署该 yaml，然后获取对应的 token 和 ca 证书。
$#当前kubectl连接到子集群中
$ kubectl apply -f examples/clusterpedia_synchro_rbac.yaml
clusterrole.rbac.authorization.k8s.io/clusterpedia-synchro created
serviceaccount/clusterpedia-synchro created
clusterrolebinding.rbac.authorization.k8s.io/clusterpedia-synchro created
$ SYNCHRO_TOKEN=$(kubectl get secret $(kubectl get serviceaccount clusterpedia-synchro -o jsonpath='{.secrets[0].name}') -o jsonpath='{.data.token}')
$ SYNCHRO_CA=$(kubectl get secret $(kubectl get serviceaccount clusterpedia-synchro -o jsonpath='{.secrets[0].name}') -o jsonpath='{.data.ca.crt}')复制 ./examples/pediacluster.yaml, 并修改 .spec.apiserverURL 和 .metadata.name 字段，并且将$SYNCHRO_TOKEN和$SYNCHRO_CA填写到tokenData和caData中。
使用 kubectl apply 创建。
$kubectlapply-fcluster-1.yaml
pediacluster.clusters.clusterpedia.io/cluster-1 created为了方便后续使用，建议再创建一个 cluster-2
资源收集
可以通过设置spec.resources字段的group和group下的resources来进行指定收集的资源。
在 status 中我们也可以看到资源的收集状态。
status:
conditions:
- lastTransitionTime: "2021-12-02T04:00:45Z"
message: ""
reason: Healthy
status: "True"
type: Ready
resources:
- group: ""
resources:
- kind: Pod
namespaced: true
resource: pods
syncConditions:
- lastTransitionTime: "2021-12-02T04:00:45Z"
status: Syncing
storageVersion: v1
version: v1
- group: apps
resources:
- kind: Deployment
namespaced: true
resource: deployments
syncConditions:
- lastTransitionTime: "2021-12-02T04:00:45Z"
status: Syncing
storageVersion: v1
version: v1
version: v1.22.2
04 资源检索
配置好我们需要收集的资源后，我们就可以进行重头戏了 —— 集群检索clusterpedia 支持两种资源检索:
- 兼容 Kubernetes OpenAPI 的资源检索
- 集合资源 (Collection Resource) 的检索
$ kubectl api-resources | grep pedia.clusterpedia.io
collectionresources pedia.clusterpedia.io/v1alpha1 false CollectionResource
resources pedia.clusterpedia.io/v1alpha1 false Resources为了方便我们更好的使用 kubectl 来进行检索，我们可以先通过make gen-clusterconfig来为子集群创建用于检索的 ‘快捷方式’。
$makegen-clusterconfigs
./hack/gen-clusterconfigs.sh
Current Context: kubernetes-admin@kubernetes
Current Cluster: kubernetes
Server: https://10.9.11.11:6443
TLS Server Name:
Insecure Skip TLS Verify:
Certificate Authority:
Certificate Authority Data: ***
Cluster "clusterpedia" set.
Cluster "cluster-1" set.使用kubectl config get-clusters可以查看当前支持的集群。
其中clusterpedia是一个特殊的 cluster，用于多集群检索，以kubectl –cluster clusterpedia的方式来检索多个集群的资源。
多集群资源检索
我们先看一下我们都收集了哪些资源，只有被收集的资源才可以进行检索。
$ kubectl --cluster clusterpedia api-resources
NAME SHORTNAMES APIVERSION NAMESPACED KIND
pods po v1 true Pod
deploymentsdeployapps/v1trueDeployment可以看到当前收集并支持 pods 和 deployments.apps 两种资源
查看所有集群的kube-system命名空间下的 deployments
$ kubectl --cluster clusterpedia get deployments -n kube-system
CLUSTER NAME READY UP-TO-DATE AVAILABLE AGE
cluster-1 calico-kube-controllers 1/1 1 1 63d
cluster-1 coredns 2/2 2 2 63d
cluster-2 calico-kube-controllers 1/1 1 1 109d
cluster-2 coredns-coredns 2/2 2 2 109d
cluster-2 dce-chart-manager 1/1 1 1 109d
cluster-2 dce-clair 1/1 1 1 109d查看所有集群的kube-system,default命名空间下的 deployments
$ kubectl --cluster clusterpedia get deployments -A -l "search.clusterpedia.io/namespaces in (kube-system, default)"查看cluster-1,cluster-2两个集群下的kube-system,default命名空间下中的 deployments
$ kubectl --cluster clusterpedia get deployments -A -l "search.clusterpedia.io/clusters in (cluster-1, cluster-2),
search.clusterpedia.io/namespaces in (kube-system,default)"
NAMESPACE CLUSTER NAME READY UP-TO-DATE AVAILABLE AGE
kube-system cluster-1 calico-kube-controllers 1/1 1 1 63d
kube-system cluster-1 coredns 2/2 2 2 63d
default cluster-1 dao-2048-2048 1/1 1 1 20d
default cluster-1 hello-world-server 1/1 1 1 26d
default cluster-1 my-nginx 1/1 1 1 39d
default cluster-1 phpldapadmin 1/1 1 1 40d
kube-system cluster-2 calico-kube-controllers 1/1 1 1 109d
kube-system cluster-2 coredns-coredns 2/2 2 2 109d
kube-system cluster-2 dce-chart-manager 1/1 1 1 109d
kube-system cluster-2 dce-clair 1/1 1 1 109d显示数据有删减，略多查看cluster-1,cluster-2两个集群下的kube-system,default命名空间下中的deployments，并根据资源的名字排序
$ kubectl --cluster clusterpedia get deployments -A -l "search.clusterpedia.io/clusters in (cluster-1, cluster-2),
search.clusterpedia.io/namespaces in (kube-system,default),
search.clusterpedia.io/orderby=name"
kube-system cluster-1 calico-kube-controllers 1/1 1 1 63d
kube-system cluster-2 calico-kube-controllers 1/1 1 1 109d
kube-system cluster-1 coredns 2/2 2 2 63d
kube-system cluster-2 coredns-coredns 2/2 2 2 109d
default cluster-1 dao-2048-2048 1/1 1 1 20d
kube-system cluster-2 dce-chart-manager 1/1 1 1 109d
kube-system cluster-2 dce-clair 1/1 1 1 109d
kube-system cluster-2 dce-registry 1/1 1 1 109d
kube-system cluster-2 dce-uds-storage-server 1/1 1 1 109d
default cluster-1 dd-airflow-scheduler 0/1 1 0 53d
default cluster-1 dd-airflow-web 0/1 1 0 53d
kube-system cluster-2 metrics-server 1/1 1 1 109d
default cluster-1 my-nginx 1/1 1 1 39d
default cluster-1 nginx-dev 1/1 1 1 14d
default cluster-1 openldap 1/1 1 1 40d
default cluster-1 phpldapadmin 1/1 1 1 40d显示数据有删减，略多
指定集群检索
我们如果想要检索指定集群的资源的话，我们可以使用–cluster来指定具体的集群名称
$ kubectl --cluster cluster-1 get deployments -A
NAMESPACE CLUSTER NAME READY UP-TO-DATE AVAILABLE AGE
kubeapps-oidc cluster-1 apach2-apache 1/1 1 1 35d
kube-system cluster-1 calico-kube-controllers 1/1 1 1 63d
cert-manager cluster-1 cert-manager 1/1 1 1 42d
cert-manager cluster-1 cert-manager-cainjector 1/1 1 1 42d
cert-manager cluster-1 cert-manager-webhook 1/1 1 1 42d
kube-system cluster-1 coredns 2/2 2 2 63d
default cluster-1 dao-2048-2048 1/1 1 1 20d
kubernetes-dashboard cluster-1 dashboard-metrics-scraper 1/1 1 1 54d
default cluster-1 dd-airflow-scheduler 0/1 1 0 53d
default cluster-1 dd-airflow-web 0/1 1 0 53d显示数据有删减，略多
除了search.clusterpedia.io/clusters外其余的复杂查询的支持和多集群检索相同。
如果我们要获取一个资源的详情，那么也是需要指定集群才可以。
$ kubectl --cluster cluster-1 -n kube-system get deployments coredns
CLUSTER NAME READY UP-TO-DATE AVAILABLE AGE
cluster-1 apach2-apache 1/1 1 1 35d
复杂检索
clusterpedia 支持以下复杂检索：
- 指定一个或者多个集群名称
- 指定一个或者多个命名空间
- 指定一个或者多个资源名称
- 指定多个字段的排序
- 分页功能，可以指定 size 和 offset
- labels过滤
对于字段的排序，实际的效果是根据存储层来决定的，默认存储层支持根据cluster ,name ,namespace ,created_at ,resource_version进行正序或者倒序的排序。
检索条件的传递方式

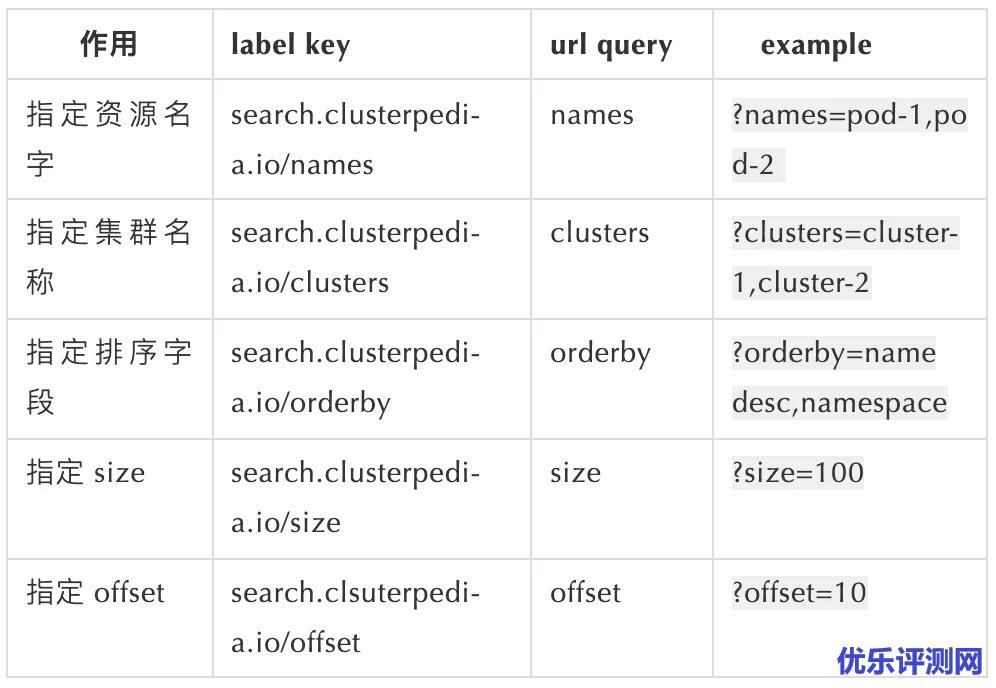

上面实例中，演示了使用 kubectl 来进行检索，而这些复杂的检索条件通过 label 来传递的。实际上 clusterpedia 还支持直接通过 url query 的传递这些检索条件。
label key的操作符支持 ==, =, !=, in, not in 对于 size 这个条件，实际上 kubectl 可以通过–chunk-size来指定，而不需要通过 label key。
集合资源 (Collection Resource)
在 clusterpedia 还有对资源更加高级的聚合，使用Collection Resource可以一次性获取到一组不同类型的资源。
可以先查看一下当前 clusterpedia 支持哪些Collection Resource。
$kubectlgetcollectionresources
NAME RESOURCES
workloads deployments.apps,daemonsets.apps,statefulsets.apps通过获取 workloads 便可获取到一组 deployment, daemonset, statefulset 聚合在一起的资源 而且Collection Resource同样支持所有的复杂查询。
kubectl get collectionresources workloads会默认获取所有集群下所有命名空间的相应资源。
$ kubectl get collectionresources workloads
CLUSTER GROUP VERSION KIND NAMESPACE NAME AGE
cluster-1 apps v1 DaemonSet kube-system vsphere-cloud-controller-manager 63d
cluster-2 apps v1 Deployment kube-system calico-kube-controllers 109d
cluster-2 apps v1 Deployment kube-system coredns-coredns 109d
cluster-2 apps v1 Deployment dce-acm-agent dce-acm-agent 84d在 cluster-1 中增加收集 Daemonset, 输出有删减，太多
由于 kubectl 的限制所以无法在 kubectl 来使用复杂查询，只能通过 url query 的方式来查询。
自定义Collection Resource
Collection Resource支持哪些资源是由存储层来提供，而默认存储层未来会支持自定义组合Collection Resource。
05 对资源进行更复杂的操作
clusterpedia 不仅仅只是用来做资源检索，和 wiki 一样，它也应该具有对资源简单的控制能力，例如 watch, create, delete, update 等操作。
对于写操作，实际会采用双写 + 响应 warning 的方式来完成。
感兴趣的话可以在 issue 中一起讨论。
06 集群的自动发现与收集
clusterpedia 中用来表示集群的资源叫做 PediaCluster, 而不是简单的 Cluster，最主要的原因便是 clusterpedia 设计初衷便是让 clusterpedia 可以建立在已有的多集群管理平台之上。
为了遵循初衷，第一个问题便是不能和已有的多集群平台中的资源冲突， Cluster 便是一个最通用的代表集群的资源名称。另外为了更好的去接入到已有的多集群平台上，让已经接入的集群可以自动的完成资源收集，我们需要另外的一个集群发现机制。这个发现机制需要解决以下问题：
- 能够获取到访问集群的认证信息
- 可以配置触发PediaCluster生命周期的 Condition 条件
- 设置默认的资源收集策略，以及名称前缀等
这个功能会在 Q1 或者 Q2 中开始详细讨论实现。
07 当前进展
clusterpedia 当前处于比较早期的阶段(v0.0.9-alpha)，核心功能刚刚完成，还有很多可以优化的地方，对于这些优化点也都提了对应的 issues，欢迎大家一起讨论
这里简单说一些进入 v0.1.0 版本前的优化点:
- 从具有 Server-Side Apply 特性的集群中收集到的资源会带有很臃肿的 managedFields 字段， clustersynchro manager 模块会增加相应 feature gate，来允许用户在收集时裁减掉这个字段
- 同样的臃肿字段 annotations 中的kubectl.kubernetes.io/last-applied-configuration，也要允许裁剪这个字段
- 在指定集群获取资源时，如果集群处于异常状态时，应该在响应中添加 warning 来提醒用户
- 对PediaCluster的状态信息有更准确的更新
- 弱网环境下，资源收集的优化
更多的优化项，大家可以在 issue 中提出新的想法。
08 Roadmap
当前只是暂定的 Roadmap，具体的排期还要看社区的需求程度
2021Q4
在 2021的 Q4 阶段会完成上述的优化项，并且完成对自定义资源的收集
- 详细化资源收集状态
- 自定义资源的收集
Q1
- 支持插件化存储层
- 实现集群的自动发现和收集
Q2
- 支持对集群资源更多的控制，例如 watch/create/update/delete 等操作
- 默认存储层支持自定义 Collection Resource
- 支持请求附带关系资源
09 使用注意
多集群网络连通性
clusterpedia 实际并不会解决多集群环境下的网络连通问题，用户可以使用tower等工具来连接访问子集群，也可以借助submariner或者skupper来解决跨集群网络问题。
